功能描述:
HSPDTS-101ID名為“高速高精度信號調制數字驅動溫控板卡”，其是一款理想的用于高速高精度的激光器調制信號發生及電流驅動和溫度控制的多功能一體式板卡。

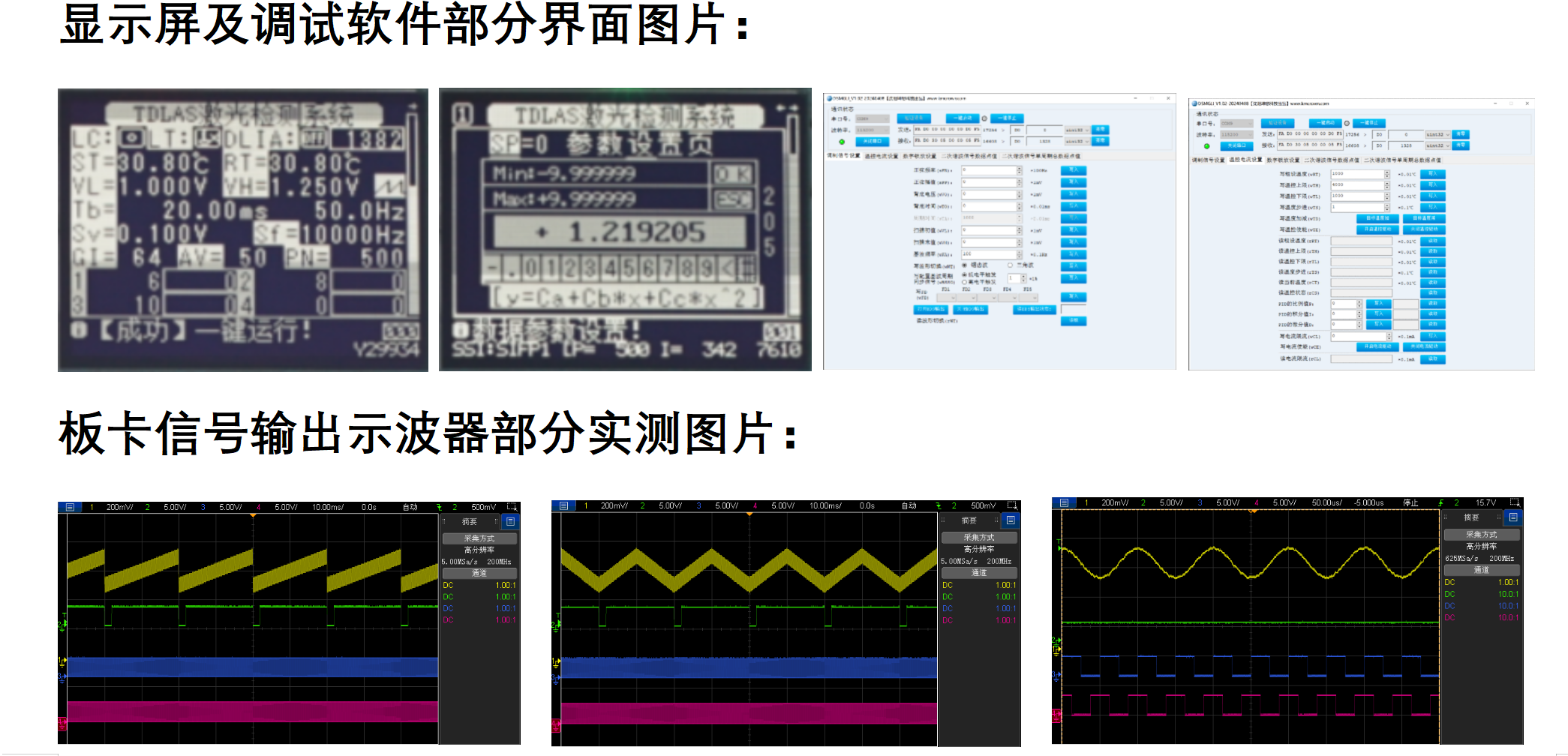

此板卡具備多參數設置、一鍵啟停功能以及OLED多功能按鍵顯示屏（可選配）和相應的上位機調試軟件（可選配）。對于專業級用戶可開放相關高級功能，諸如控溫PID參數可通過OLED多功能按鍵顯示屏或上位機調試軟件進行設置，控溫曲線可通過上位機調試軟件進行實時繪制等。
其供電電壓是5V，標準模塊具有2路模擬信號輸出（1路“調制驅動信號”正弦波與三角波（或鋸齒波）疊加的信號，1路“掃描基波信號”），3路同步數字信號輸出（掃描基波同步信號輸出、正弦波同步二倍頻信號I、正弦波同步二倍頻信號Q/正弦波同步一倍頻信號），其正弦波、三角波（或鋸齒波）的頻率和幅值均可通過串口通訊進行設定。其中正弦波頻率500Hz~10KHz，步進 100Hz 可調，峰峰值0V~1V，步進 1mV 可調；三角波(鋸齒波) 頻率 0.1Hz~50Hz，步進 0.1Hz 可調，幅值 0V~3.3V，步進 1mV 可調，斜率可通過起始低電壓和終止高電壓以1mV分辨率可調。通訊接口采用非隔離3.3V-TTL串口/板載隔離型USB-C轉TTL串口接口（可選配）。具備參數存儲功能掉電不丟失。
標準模塊可輸出最大125mA的電流（其它大于等于10mA同時小于等于300 mA的電流輸出在模塊體積不變的前提下可訂制，其它電流輸出訂制可能會改變模塊體積），其精度可達0.01mA。通過內部數字設定的電壓來控制輸出電流，比例系數為50mA/1V，500 KHz正弦波恒流帶寬（100 KHz方波恒流帶寬），具有斷電保護、慢啟動激光二極管保護、兼容TTL關機引腳等功能。其可針對通過TEC+RTD(10KΩ)熱敏電阻所構成的激光器溫控體系進行高精度的數字式溫控。溫控范圍：+15 °C ~ +40°C，溫控精度：0.01℃，TEC最大輸出電流：±2A（常規LD電壓自適應），可選配獨立的溫度顯示屏幕，以串口通訊方式進行溫度設定和獲知溫控狀態（獲知溫控狀態也可直接通過1個IO口的電平狀態進行讀?。?。
“高速高精度信號調制數字驅動溫控板卡”由于接口靈活多變，具體接口說明可依據用戶具體使用需求而定，以下僅列舉關鍵參數指標：
| 調制驅動參數 | | 波形 | 幅度 | 頻率 | 用途 | 接口 |
|---|
| 通道1（A1） | 【調制驅動信號】鋸齒波（或三角波）與正弦波疊加信號輸出 | 鋸齒波（或三角波）幅值0V~3.3V，步進1mV可調；正弦波峰峰值0V~1V，步進1mV可調 | 頻率500Hz~10KHz，步進100Hz可調 | 激光器驅動信號0-125mA（精度0.1mA） | 2.54標準或引出 |
| 通道2（A2） | 【掃描基波信號】鋸齒波（或三角波）信號輸出 | 其幅值0V~3.3V，步進1mV可調 | 頻率0.1Hz~50Hz，步進0.1Hz可調 | 掃描基波信號 |
| 通道3（D1） | 【掃描基波同步信號】 | 其為幅值3.3V電平邏輯的鋸齒波（或三角波）的同步方波信號 | 0.1Hz~50Hz | 同步觸發信號 |
| 通道4（D2） | 【正弦波同步二倍頻信號I】 | 其為幅值3.3V電平邏輯的正弦波同步二倍頻的方波信號I | 1KHz-20KHz | 同步觸發信號注意：通道4與5相位差為90°正交 |
| 通道5（D3） | 【正弦波同步二倍頻信號Q】 | 其為幅值3.3V電平邏輯的正弦波同步二倍頻的方波信號Q | 1KHz-20KHz |
| 調制溫控參數 | 溫控范圍：+15°C ~ +40°C控溫精度：0.01℃TEC電流：±2A（常規蝶形封裝LD電壓自適應）連同激光器驅動接口采用2.54標準或引出（LD+,LD-,TEC+,TEC-,RTD+,RTD-） |
| 電源通訊接口參數 | 單5V電源接口采用2.54標準或引出，通訊接口采用2.54標準或引出隔離型RS232或RS485母口DB9接口或USB-C接口 |
由于產品不斷改進更新， 產品配置信息均以實物為準。 我公司擁有對本產品相關內容的版權和最終解釋權。
